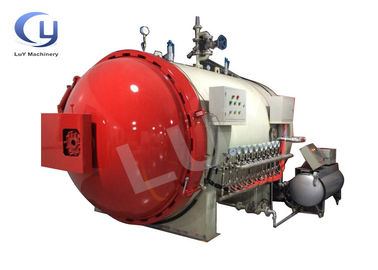

二重連結を用いる巨大な合成のオートクレーブの高い構成

二重安全連結を用いるフル オートマチックの合成のオートクレーブの高い構成

Ⅰの製品の説明

オートクレーブは真空システム、制御システム、暖房装置、冷却装置、絶縁材システムおよび安全システムで主に構成されます。暖まる出版物治癒の鋳造物は合成プロダクトに掃除機をかけることの下で遂行することができます。

オートクレーブはポリマー ベースの合成の構成プロダクトの鋳造物のために主に使用されます。それは連続的な繊維強化thermosetting複合材料を製造するための主要な装置です。それは高度の複合材料の鋳造物で広く利用されています、蜜蜂の巣サンドイッチ構造および金属または合成の結合のメカニズム。

Ⅱの技術的な変数

Ⅲの細部

1. 真空システム

真空システムは真空ポンプ、真空ポンプ ライン、真空の測定ライン、バックアップ緩衝タンクおよび真空の緩衝タンクから成っています。各真空ラインに圧力センサー、空気弁、手動弁および圧力漏出警報があります。相対的な独立を働かせる真空ライン。真空ラインの1つが失敗するとき、この真空ラインは別に断ち切ることができま全体の真空システムの影響減らし、安定性をおよび真空システムの安全を保障します。

2. 制御システム

制御システムはPLCの温度調整モジュール、温度検出器、圧力センサー、制御キャビネットおよび関係ラインから成っている専門熱圧力温度調整ソフトウェアを採用します。PLの温度調整モジュールがPLC制御キャビネットに温度検出器を通してタンクの温度データを送信するのに使用され温度の価値はリアルタイムのコンピュータに表示されます。絶縁材段階プログラムは自動的にオートクレーブの中の温度の正確さそして安定性を保障するためにPIDの温度の設定を呼びます。

3. 暖房装置

専門の熱出版物の温度調整ソフトウェアを使用して、熱電対、PLCの温度調整モジュール力の調整装置、制御キャビネットおよび関係ラインから成っています。タンクの温度データは熱電対によって集められ、PLCに送信され、それから出力電力はPLCおよび力の調整装置によって暖房の管に合わせられます。特別な304ステンレス鋼の電気暖房の管はすぐに熱され、長い耐用年数を過します。温度ファンは特別な温度の循環板を通してタンクの熱をより均一に循環し、広げます。温度は均一であり、死んだ角度がないし、圧力は一定しています。

4. 冷却装置

水冷方法は採用され、熱電対によって集められるPLCの制御システムにタンクの各ポイントの温度は送信されます。ユーザーのプロセス条件、制御システム制御に従って可変的な頻度冷却ポンプの循環率およびそれにより冷却率を制御する高温および高圧ファンの循環率。

Ⅳ私達の利点

1. タンクの堅さ:それはタンク、タンク ドア、高温モーター、送風管熱仕切りの層から1つの高圧抵抗力がある、高温タンクへの形態へのなされます

2. 安全保護インターロック:それは圧力自動連結、圧力警報装置上の手動連結から、なされます。

3. すぐに開放された装置:電源遮断の、それドアを始め、閉めることができても、手動か自動すぐに設計を開けて下さい

4. シーリング装置:ドアはケイ酸ゲルの満ちる空気、それを1つの高温高圧によって密封される容器に形作る500度に耐えることができます採用します

5. 圧力システム:圧力移動はおよび制御システムは空気圧縮機、貯蔵タンク、圧力制御弁、管、圧力変圧器および圧力計が含まれています。

6. 暖房装置:ステンレス鋼のヒート パイプ、高温ファン、風の版、絶縁材の層、温度調整システム.heating力は内部タンク最高温度の条件に上昇温度満足し、

7. 温度の循環システム:それは循環ファン、風の版およびガイドの流れカバーより均一温度に熱伝達および循環の形態を改良するために構成しました

8. 真空システム:それは供給の複合材料の真空の状態に真空ポンプ、管、真空ゲージ、真空の谷より、構成しました

9. 自動制御システム:時間の記録の完全なプロセス高精度制御をおよび等冷却する圧力、温度を実現するためにPLDおよびファジイ制御を、採用して下さい
